Vinç Seçiminde FEM Sınıflandırması Neden Önemlidir?

Giriş: Bir vinç satın alırken sadece "kaç ton" kaldıracağına bakmak, buzdağının sadece görünen kısmıdır. Asıl kritik olan, vincin ne kadar yoğunlukta çalışacağıdır.

• FEM Sınıfı Nedir? Vinçlerin kullanım ömrü boyunca maruz kalacağı yükleme spektrumu ve çalışma süresini belirleyen Avrupa standartlarıdır. (Örn: 1Am, 2m, 3m).
• Yanlış Seçimin Maliyeti: Eğer 1Am (hafif hizmet) sınıfı bir vinci, 7/24 çalışan bir demir-çelik fabrikasına kurarsanız, mekanik aşınma hızlanır ve duruş süreleriniz artar.
• Kanca Altı Mesafesi ve Span: Tesisinizin tavan yüksekliği ve kolon aralıklarına göre doğru konfigürasyonu seçmek, ölü alanları minimize eder.

Sonuç: Doğru sınıflandırma, sadece güvenlik değil, aynı zamanda uzun vadeli yatırım maliyetinizi (ROI) düşüren bir mühendislik kararıdır.


Vinç ve Kaldırma Makinelerinde FEM Standartlarına Göre Sınıflandırma

Vinç mekanizmalarının tasarımında, dinamik ve statik gerilmeler nedeniyle parçaların çalışma ömrünü ve risklerini belirlemek oldukça zordur. Bu nedenle, sistemin gereksinimlerini karşılayacak doğru FEM Sınıfının seçilmesi en önemli tasarım özelliğidir.

FEM Sınıflandırması Nedir?

FEM (Federation Europenne de la Manutention), kaldırma ve istifleme ekipmanları için iş kuralları ve güvenlik kılavuzları oluşturan Avrupa federasyonudur. Sınıflandırma iki temel kritere dayanır:

Toplam kullanım süresi (çalışma saati).

Yük spektrumu (vincin ne kadar sıklıkla maksimum yükte çalıştığı).

Not: Daha yüksek bir FEM grubu, daha fazla kaldırma kapasitesi anlamına gelmez; vincin daha ağır şartlarda, daha yoğun ve daha yüksek dinamik kuvvetler altında çalışabileceğini gösterir.

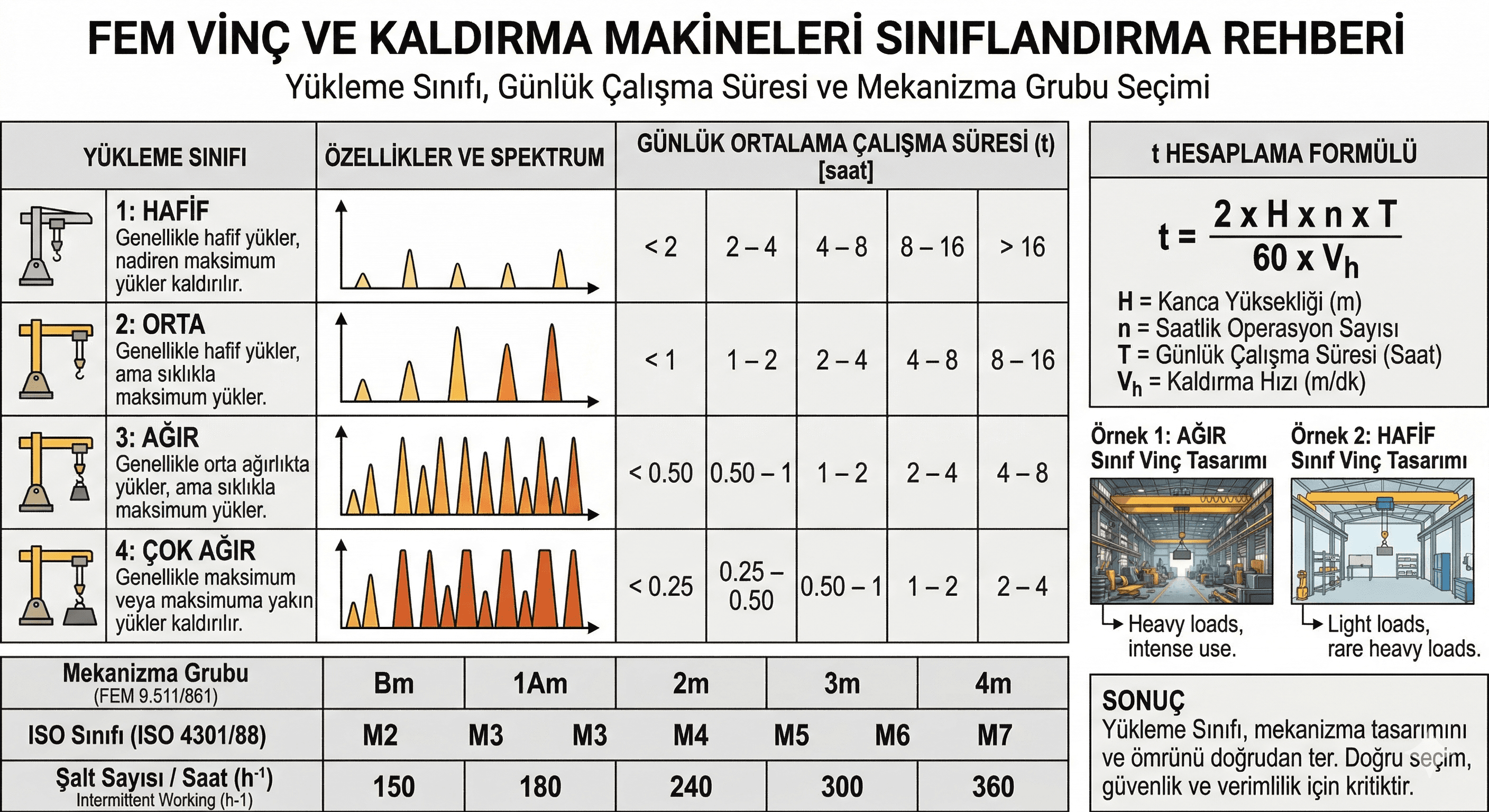

Tablo 1: FEM Grubu Seçim Tablosu

Aşağıdaki tablo, günlük ortalama çalışma süresi (t) ve yükleme sınıfına göre mekanizma grubunu nasıl seçeceğinizi gösterir.

YÜKLEME SINIFI

ÖZELLİKLER

t (Günlük Ortalama Çalışma Süresi - Saat)

1 - HAFİF

Genellikle hafif yükler, nadiren maksimum yükler kaldırılır.

< 2

2 - ORTA

Genellikle hafif yükler, ancak sıklıkla maksimum yükler kaldırılır.

< 1

3 - AĞIR

Genellikle orta ağırlıkta yükler, ancak sıklıkla maksimum yükler kaldırılır.

< 0.5

4 - ÇOK AĞIR

Genellikle hep maksimum veya maksimuma yakın yükler kaldırılır.

< 0.25

Mekanizma Grubu

FEM 9.511 / ISO 4301

1Bm / M3

Şalt Sayısı

(h⁻¹)

150

FEM Grubu Hesaplama Formülü

FEM sınıfını belirlemek için kullanılan "t" (ortalama günlük çalışma süresi) şu formülle hesaplanır:

$$t = \frac{2 \times H \times n \times T}{60 \times V_h}$$

• Q: Kaldırma Kapasitesi (kg)
• H: Kanca Mesafesi / Kaldırma Yüksekliği (m)
• n: Saatlik Çevrim (Operasyon) Sayısı
• T: Günlük Çalışma Süresi (Saat)
• V_h: Kaldırma Hızı (m/dak)

Uygulama Örnekleri

Aynı teknik özelliklere sahip ancak farklı yükleme sınıflarındaki iki vince bakalım:

Özellikler: Kapasite 5 ton, Yükseklik 9m, Saatlik operasyon 8, Günlük çalışma 8 saat, Hız 6 m/dak.

Örnek 1: Ağır Yükleme Sınıfı

• Hesaplama: $t = (2 \times 9 \times 8 \times 8) / (60 \times 6) = \mathbf{3,2 \text{ Saat}}$
• Sonuç: Tablo 1'de "AĞIR" satırı ve 3,2 saat sütunu kesiştiğinde tasarım FEM 3m / ISO M6 grubuna göre yapılmalıdır.

Örnek 2: Hafif Yükleme Sınıfı

• Hesaplama: $t = \mathbf{3,2 \text{ Saat}}$ (Süre aynı)
• Sonuç: Tablo 1'de "HAFİF" satırı ve 3,2 saat sütunu kesiştiğinde tasarım FEM 1Am / ISO M4 grubuna göre yapılmalıdır.

Sonuç ve Karşılaştırma

Görüldüğü üzere; kapasite, hız ve yükseklik aynı olsa bile, vincin kullanım yoğunluğu (Yükleme Sınıfı) tasarımı tamamen değiştirir.

• Örnek 1'de vinç sürekli zorlanacağı için daha dayanıklı olan 3m sınıfı seçilmiştir.
• Örnek 2'de vinç nadiren tam yükte çalışacağı için 1Am sınıfı yeterli görülmüştür.

Hesaplamalara başlamadan önce yükleme sınıfının doğru belirlenmesi, vincin güvenliği ve ömrü açısından hayati önem taşır.
